概述
跌落式熔断器是10kV配电线路分支线和配电变压器最常用的一种过负荷、短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和设备投、切操作使用。
跌落式熔断器断开后，具有明显的断开点，具备隔离开关的功能，取下熔管后还可在一定程度上避免误操作，因此可以给停电检修线路和设备提供安全的作业环境。
图 1至图 4为几种典型的跌落式熔断器装置。

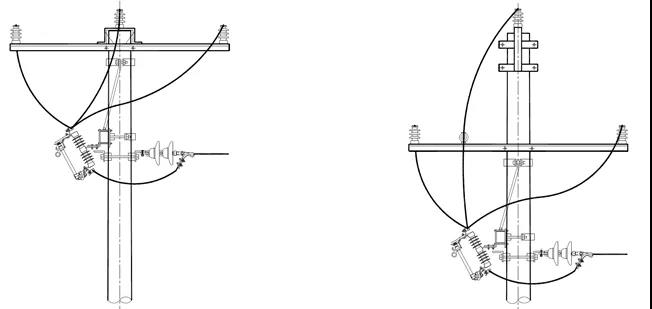

（a）水平排列直线杆 （b）三角排列直线杆
图 1 单回线路直线杆支接跌落式熔断器接线示意图

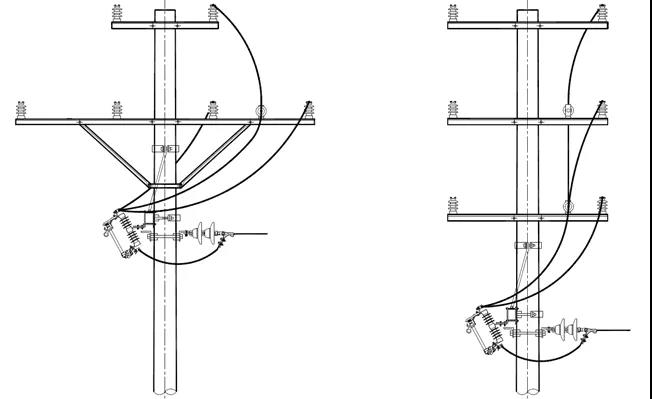

（a）双回路二四排列直线杆 （b）双回路垂直排列直线杆
图 2 双回线路直线杆支接跌落式熔断器接线示意图

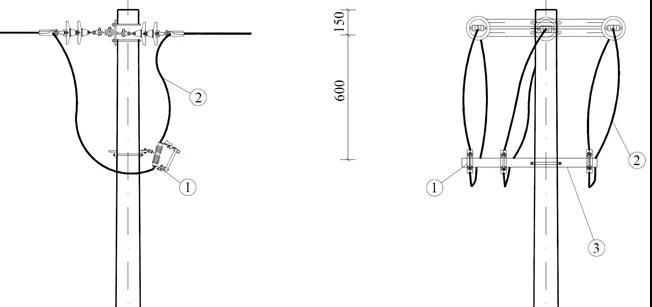

图 3 单回线路跌落式熔断器接线示意图

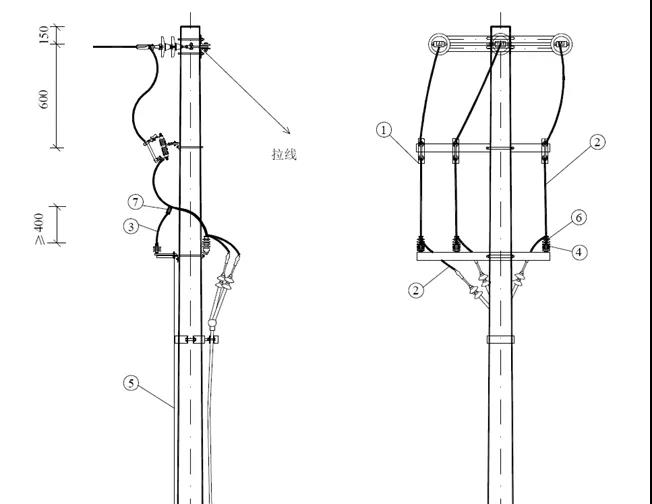

图 4 单回电缆经跌落式熔断器引下装置示意图
由于跌落式熔断器产品质量，以及安装、运行和维护不到位等因素，发生跌落式熔断器动静触头接触吻合不到位，导致触头发热，零部件损坏、弹簧锈蚀等现象；在过电压和外力作用下绝缘子损伤，发生放电及安装联板脱出现象等。
在更换跌落式熔断器时，为尽可能减少停电检修对供电可靠性的影响，通常采取带电作业的方式。
不同地形环境条件下，不同的跌落式熔断器装置结构，带电更换跌落式熔断器，可采用的作业方法也不同，作业过程中安全措施和关键步骤的处理方式也不同。
如图 1所示装置结构，即可采用绝缘斗臂车绝缘手套作业法，也可采用脚扣登杆绝缘杆作业法来更换跌落式熔断器。更换跌落式熔断器时，为了保证足够的安全距离，通常在作业空间更大的主导线处拆除跌落式熔断器上引线的接续线夹，使其脱离电源。
如图 3所示装置结构，由于跌落式熔断器引线均在主绝缘线的线尾部分搭接，更换跌落式熔断器时需要在跌落式熔断器上下接线柱处拆除引线。由于绝缘杆作业法所使用的工具功能和性能限制较大，作业人员的作业意图较难实现，同时安全风险较大，因此通常只能采用绝缘手套作业法进行。
下文以图1（b）装置结构为例，从绝缘杆作业法作业方式展开，展示作业的流程、关键步骤和注意事项，供大家交流。业装置基本情况
按照典型设计，跌落式熔断器安装支架一般采用长1500mm或1700mm的横担，支架上双只侧跌落式熔断器相间水平距离不应小于0.5m，中间相跌落式熔断器与电杆的水平距离不小于200mm。支架与主导线横担间垂直距离为600mm，跌落式熔断器绝缘子高度（上接线柱至安装联板）约180mm。
带电更换跌落式熔断器的作业条件：
（1）跌落式熔断器已拉开，并已取下熔断管。
（2）跌落式熔断器负荷侧线路（支接线路）已采取防倒送电措施，即已三相短接接地。图5 中分支线上的接地线挂设较近，通常情况下该接地线会挂设在分支线1号杆上。如分支线负荷侧是环网柜，即使柜内开关的负荷侧接地闸刀已接地，也应在架空线上增设1副接地线。
（3）作业线路无接地短路故障。
主要工器具
本项目使用的主要工器具有射枪操作杆、剪线杆（电动遥控）、绝缘锁杆、线夹传送杆和套筒操作杆（电动遥控）等。
应对（新）跌落式熔断器进行表面检查，并用2500V摇表检测其绝缘电阻值。检测绝缘电阻时，应将跌落式熔断器吊起悬空，并分段检测，即分别测量上接线柱至安装联板、下接线柱至安装联板的绝缘电阻值。绝缘电阻值应不小于300MΩ。
1．进入作业区域
携带绝缘吊绳和工具包，2名杆上电工依次登杆，在距离有电部位（考虑到分支线有倒送电可能，因此在验电之前，暂时将分支线、跌落式熔断器下引线及跌落式熔断器下接线柱看作有电部位）大于0.7m处站定位置，系好后备保护绳。
注意事项：
1）登杆过程中，作业人员不得失去安全带保护。
2）2号电工应在1号电工到达位置后在对侧登杆，防止高空落物受伤。
1.1 验电
1号电工使用高压验电器对跌落式熔断器上接线柱、下接线柱进行验电，判断跌落式熔断器绝缘子绝缘性能是否良好及分支线路无倒送电现象。
注意事项：
1）验电时，验电器测量部探针应与载流部件金属裸露部分接触，并尽量与被测物垂直。
2）高压验电器绝缘杆的有效绝缘长度不小于0.7m，作业人员与带电部位（未验明是否有电前，跌落式熔断器下接线柱、下引线以及分支线路应视为有电）的距离不小于0.4m。
1.2 栓绑绝缘传递绳
1号电工在电杆上绑好传递工器具用的绝缘绳。
注意事项：
1）绝缘绳除了作传递工器具、材料使用外，还兼做触电高空救援的吊绳用。
2）暂不使用的绝缘操作杆，或者转移作业位置时，绝缘操作杆可以借助其杆头部位的挂钩悬挂在横担螺杆等牢固的地电位构件上，但不能悬挂在有电的导体上。
3）传递工器具、材料时绝缘绳不应背在身上。
2．断跌落式熔断器上引线
为提高作业效率和降低安全风险，可以通过断引线的方式使跌落式熔断器脱离主导线。
断三相引线的顺序为“先断两边相，再断中间相”，断每根引线的顺序为“先断主导线侧，再断跌落式熔断器侧”。
2.1 带电断内边相上引线
1号、2号电工互相配合使用绝缘锁杆和剪线杆断开内边相（为便于叙述，本文将主导线的道路侧导线定义为内边相导线）跌落式熔断器上引线。
注意事项：
1）绝缘杆作业法作业过程中，人员能较好地控制与带电导体的距离，因此用于保护人身安全的绝缘遮蔽隔离措施相对较少，绝缘遮蔽隔离措施主要用于保护电网和设备不发生短路。
2）断引线的导线侧时，跌落式熔断器上接线柱为离人体最近的带电部位。因此，人体应与其保持不小于0.4m的距离。作业过程中绝缘锁杆和剪线杆会触及跌落式熔断器上接线柱，因此绝缘锁杆和剪线杆的有效绝缘长度应从跌落式熔断器上接线柱处往下计算，至手持部位的长度不应小于0.7m。
3）断开引线的导线侧后，应用锁杆向装置外侧牵引引线，再用剪线杆剪断引线的跌落式熔断器侧。

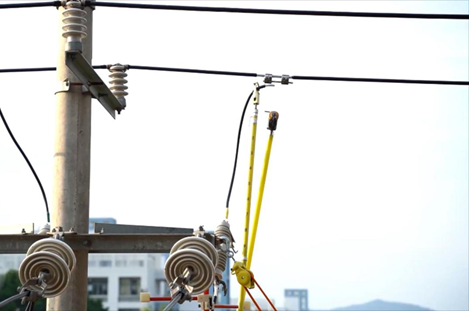

图10 断内边相上引线（主导线处）
图11 断内边相上引线（跌落式熔断器上接线柱处）
2.2 带电断外边相上引线
按照与断内边相跌落式熔断器上引线一样的方法，断开外边相引线。
2.3 带电断中间相上引线
1）补充绝缘遮蔽措施。使用射枪操作杆将柱式绝缘子遮蔽罩和导线绝缘遮蔽罩设置在内边相、外边相主导线上。
2）带电断中间相跌落式熔断器上引线。
注意事项：
内边相和外边相绝缘遮蔽措施的作用是，在断开中间相引线向下牵引过程中，避免引发相间或相对地短路，保护电网和设备。
3．更换跌落式熔断器
1号、2号电工互相配合更换三相跌落式熔断器，并恢复下引线。

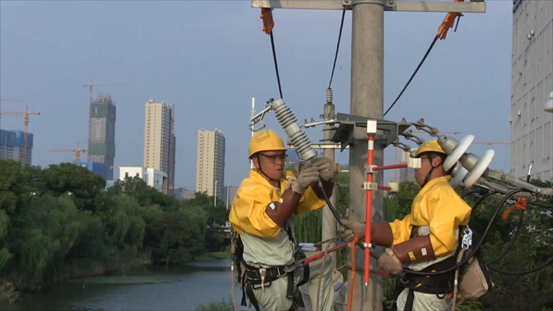

图12 更换跌落式熔断器
注意事项：
1）更换跌落式熔断器时，禁止脱下个人绝缘防护用具。
2）主导线上遗留的线夹和引线端头，可用套筒操作杆拆除。如线夹锈蚀严重，可暂时遗留，待以后结合线路停电工作计划再拆除。新引线可搭接在原线夹的外侧。
4．搭接跌落式熔断器上引线
杆上电工安装跌落式熔断器的上、下引线后，按照“先中间相，再两边相”的顺序在主导线上搭接三相跌落式熔断器上引线。
注意事项：
1）安装上引线时，禁止脱下个人绝缘防护用具，并采取防止引线弹跳的措施。
2）为避免引线过长或过短，在搭接引线前需要进行试搭接。为提高效率，试搭接的顺序一般为“先两边相、再中间相”。
3）接引线时，作业人员与带电体保持的安全距离和绝缘杆的有效绝缘长度，均应以跌落式熔断器上接线柱为参照物。
4）引线上端头应朝向电源侧。
4.1 接中间相上引线。

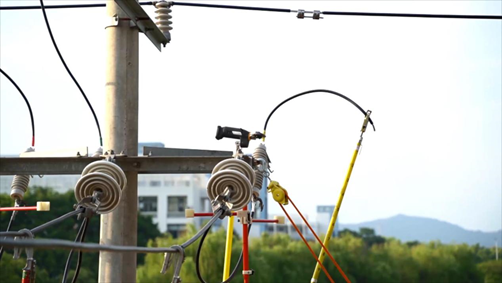

杆上电工互相配合，使用线夹传动杆、引线传送杆和套筒操作杆搭接中间相跌落式熔断器的上引线。本文中所用线夹传送杆具有同时传送2个并沟线夹和引线的功能。

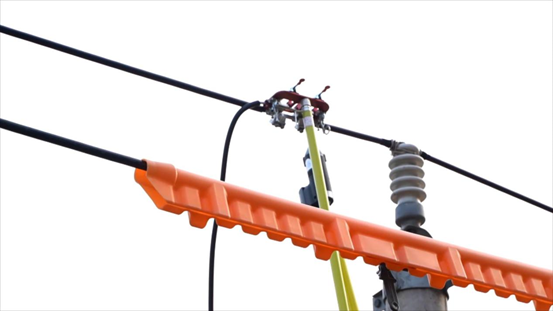

图13 接中间相上引线
4.2 接外边相上引线
用射枪操作杆拆除外边相主导线上的绝缘遮蔽设施后，按照与搭接中间相引线相同方法，搭接外边相上引线。

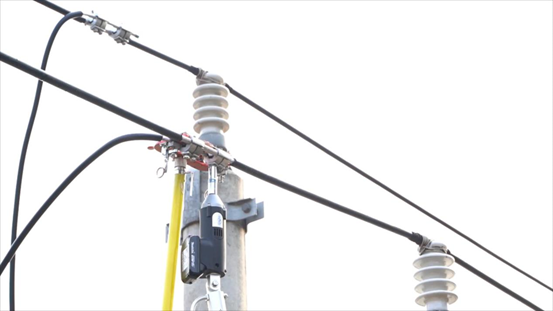

图14 接外边相上引线
4.3 接内边相上引线
拆除内边相主导线上的绝缘遮蔽措施后，搭接内边相上引线。
5．撤离带电区域
作业结束，杆上电工检查工艺质量，确定杆塔上、导线上无遗留物后，撤离带电区域。引线与构件间的距离不小于0.2m，引线间距离不小于0.3m。
